空气源热泵热水机组安装标准



目录

第一章 安全注意事项.........................................................................02

第二章 重要提示.............................................................................03

第三章 安装说明.............................................................................06

第四章 电气连接.............................................................................17

第一章 安全注意事项

1.

2. 本产品为空气源热泵热水机,用于制取不超过 60℃的生活用热水,请勿他用。



3. 请务必安装漏电保护装置的插头、插座等开关电闸,选用的开关电闸额定电流至少要大于所购的热泵机组额定电流的150%以上。



4. 本热泵机组一定要可靠接地,严禁在无可靠接地情况下使用本热泵机组。严禁将接地线接在零线或自来水管上。



5. 电工接线时务必参照本机组电气接线图。



6. 为了使用安全,请勿私自改动、修理本热泵机组。



7. 50℃ 以上的热水可导致灼伤,作为热水器使用时水箱内热水与冷水混合后方可使用。



8. 严禁把任何工具插入热泵机组内,以免碰到风扇易造成机组损坏或意外事故(儿童切记)。



9. 不要在拆掉格栅或钣金的状态下使用热泵机组,以免意外或机组运行不正常。



10. 当机组浸水后,请立即与厂方或其维修部联系,必须在技术人员检查处理后方可重新使用本机组。



11. 勿安装在有使用或储存汽油、化学溶剂等易燃、易爆物质的场所,以免发生火灾或爆炸事故;避免安装在有腐蚀气体和液体的场所,以免影响热泵机组的使用寿命。



12. 机组安装基础高度应不低于 300mm,要求安装场地有排水地漏,确 保排水顺畅不存积水。



13. 当机组安装在下列地方,可能会导致机组出现异常。如不可避免,请与经销商或制造商联系:

1、盐碱地区;

2、硫化气体含量偏大的地方,如化粪池排气附近、厕所(或下水道)废气排放处、硫化温泉;

3、电磁干扰较大的地方,如高频设施、电焊机、大功率无线电设备等;

1.

2. 清洁保养前,必须切断电源。



3.



    非合格的技术人员不得调整机组内部的开关、阀门、控制器等部件。



4.

第二章 重要提示:

1.

2. 环境温度低于2℃,出现断电时,断电两小时及以上需对机组放水处理,以免结冰胀裂机组和储水设备;若环境温度低于2℃,系统内有水且长期不使用,请勿断电;若机组及水路内未充水则机组不能通电;若长时间不使用且环境温度2℃以上无结冰风险时,应保持机组及水路内(含水斗)充满水,避免空气进入机组氧化腐蚀设备;若不进行处理,会造成机组损坏。



3. 搬运过程中,机组严禁倒置,并尽量避免倾斜搬运,如需倾斜搬运时,倾斜角度必须<30°。



4. 此热泵机组绝对不可以用污水、井水、泳池水、河水、海水、地下水等具有腐蚀性的水质,否则会引起机组毁坏。



5. 在机组工作期间,需确保系统内充满水,请不要关闭水路闸门或随意放出系统内热水,以免造成机组损坏。



6. 智能控制器已按用户习惯设置好,一般不必重新设定,若要更改出厂设定请与我司技术人员或当地经销商咨询。



7. 不要随意设置高水温,水温设置越高热泵机组工作效率越低,并会影响到设备的使用寿命。



8. 为保证长可靠性,本机组不能直接接入自来水,需对进水进行过滤和软化等处理,处理合格后方能接入机组,进出水最大承压1.0MPa。本机组的运行环境为-30~43℃,在此温度范围外,机组将不能正常工作。



9. 在环境温度接近机组运行的临界范围时,为保证机组长可靠性和节能效果,机组可能会自动校正水温目标值。



10. 本机组若要实现零能耗,须断开电源开关/空开。



11. 机组安装于屋面时,屋顶必须有足够的强度以支承机组和检修人员 的重量。机组可支承在类似地面安装用的混凝土基础或槽钢架上。 承重槽钢与机组减振器安装孔须处于同一中心线上,并且具有足够 宽度以便于安装减振器。

第三章 安装说明

必须由有资格的专业技术人员安装,并请注意:

一、主机

安装位置选择:

必须安装在水平地面或者平台上并可承担机组运行重量;机组四周尤其连接配管和检修一侧,应留有充分空间,以便于机组的日常检测和定期维护;保证机组进出风方向气流畅通。确保安装和维修用空间。

机组可安装在非封闭阳台、屋顶平台或专用混凝土基础上并用螺栓固定;机组与基础之间应放减震装置(20mm以上的橡胶垫);机组四周不能有影响换热器进风与排风的障碍物,以防空气短路循环,影响换热效果。

机组选择安装场所时,需注意以下几点:

1、注意风向,尽可能避开强风口,其进风口和出风口保持通畅。

2、要水平安装在平稳、坚固的墙壁或天台、阳台上。

3、避开厨房油烟和锅炉排气等含有化学腐蚀性物质气体,防止破坏风冷换热器防腐层,加速风冷换热器腐蚀。

4、机组不应安装在风沙大、有高温热源、人工强电或磁场等直接作用地方。

5、排出的空气和发出的噪音不能影响邻居住户,机组安装位置应尽量避免选择用户卧室等对噪音敏感区域,严禁外机安装于卧室外墙。

6、为保持空气流通,外机前后、左右应留有一定空间以防空气短路循环,影响换热效果。

7、勿安装在有使用或储存汽油、化学溶剂等易燃、易爆物质的场所,以免影响热泵热水机的使用寿命以免发生火灾或爆炸事故;避免安装在有腐蚀气体和液体的场所,

8、当机组安装在下列地方,可能会导致机组出现异常。如不可避免,请与经销商或制造商联系:

A.盐碱地区;

B.硫化气体含量偏大的地方,如硫化温泉、高楼废气排放口、化粪池附近等;

C.电磁干扰较大的地方,如高频设施、电焊机、大功率无线电设备等;

D.环境条件特殊处。

安装技术要求:

1.

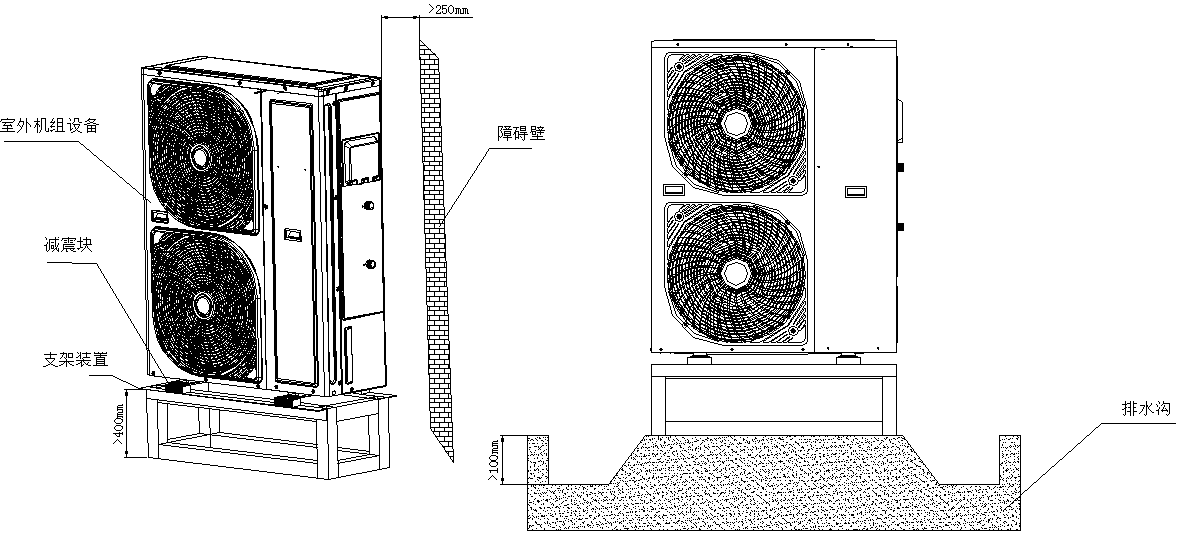

2. 在安装位置和基础选择时应考虑化霜排水要求:确保机组化霜排水不流入人员通行过道,必要时在基础上做引流处理。



3. 室外机靠墙壁安装情况,现场根据实际情况做框架,现场安装人员需确认墙体框架能承受机组2倍以上重量;机组与框架之间平面减振胶块必须满足相关安装规范及招标要求;机组与框架之间使用螺栓螺母联接,固定螺栓螺母不小于M10,数量4颗;框架与墙壁和地面之间使用M10的膨胀螺栓固定牢靠。

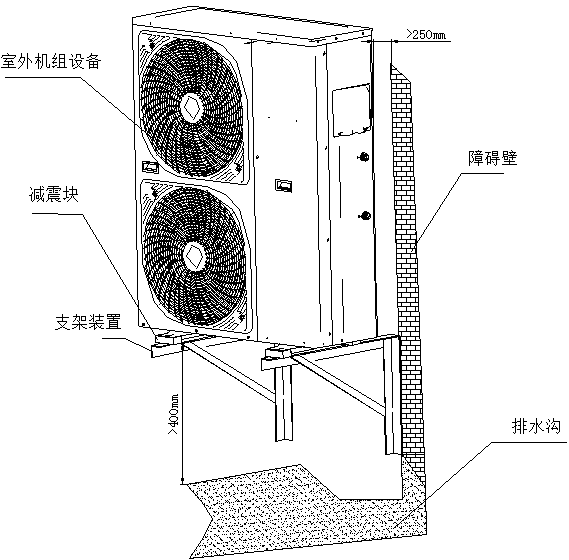

图2机组外墙安装示意图

主机安装屋顶时,屋顶必须有足够的强度以支承机组和检修人员的重量。机组可支承在类似地面安装用的混凝土基础或槽钢架上。承重槽钢与机组减振器安装孔须处于同一中心线上,并且具有足够宽度以便于安装减振器。楼板上需先用混凝土打15cm的基础找平,水泥基础与楼板上应牢固堆砌;机组底部安装高度不低于40cm的金属框架,机组与框架之间平面减振胶块必须满足相关安装规范及招标要求;机组与框架之间使用螺栓螺母联接,固定螺栓螺母不小于M10,数量4颗;框架与基础之间使用M10膨胀螺栓固定,不少于4颗,不能破坏机组原有防水,所选安装位置楼板载荷量应≥500Kg/m²。

图 3屋顶安装示意图

主机安装地面时,安装基础面要求平整,机组的钢底座应置于平整的混凝土基础上,混凝土基脚应延伸于冻土层以下。注意切勿将机组基础与建筑物基础相连,以免传递噪声和振动影响他人。机组底座上备有安装孔,可以用来将机组与基础紧固连接。地面需先用混凝土打15cm的基础找平,水泥基础与地面之间应牢固堆砌;机组底部安装高度不低于40cm的金属框架,机组与框架之间平面减振胶块必须满足相关安装规范及招标要求,机组与框架之间使用螺栓螺母联接,固定螺栓螺母不(小)于M10,数量4颗;框架与基础之间使用M10膨胀螺栓固定,不少于4颗。

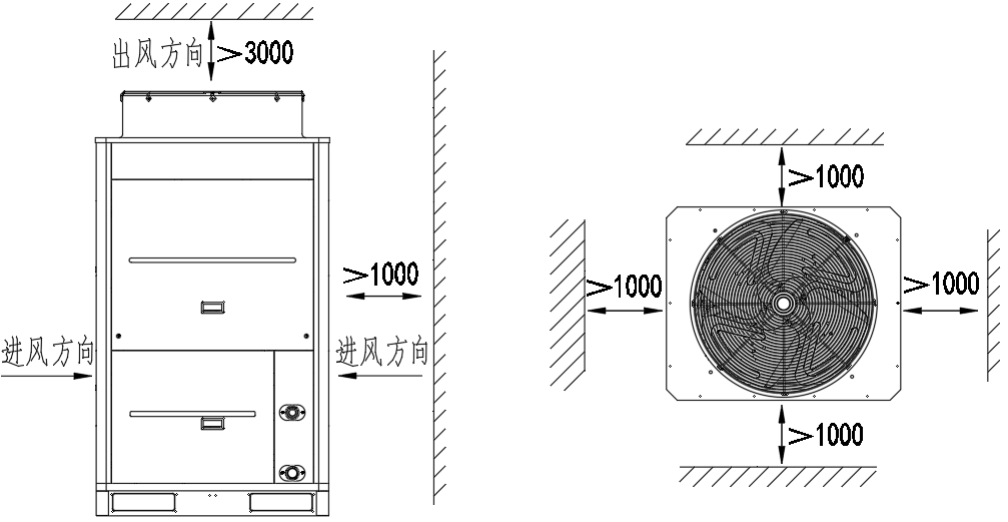

要确保下图中箭头方向所示的离障碍物之间的距离。

机组安装及维修空间单位:mm

注:相邻单元模块间隔保持1.0m以上,保持机组间有足够的空间,以利于进风和设备维护。确定机组安装位置时,需注意要方便安装连接水管和接线,不受油烟、蒸汽、或其它热源影响,并且机组噪音、冷热风不影响周围环境。

二、机组安装基础、安装要求及安装注意事项

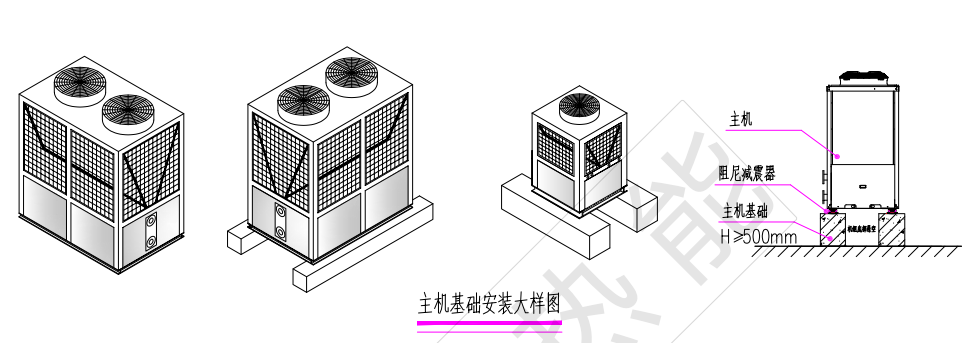

机组安装基础要求

1、机组安装基础可以为混凝土结构,也可以为钢制托架加防震橡胶垫,基础表面应平整。安装基础的承重能力必须符合国家。规定的安全要求用膨胀螺栓、螺母和垫圈将机组可靠固定于安装基础上。

2、基础设计可按机组的运行质量设计。

3、机组底部用螺栓固定。

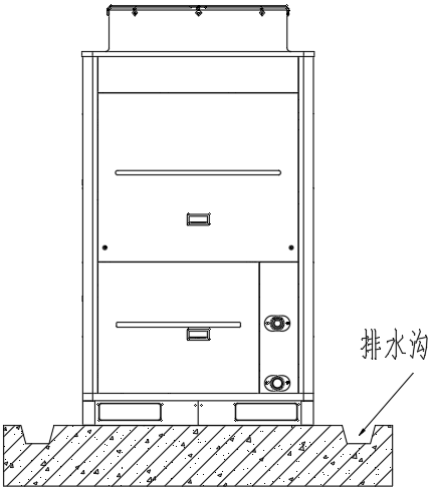

4、安装基础面上要求开排水槽,排水槽的坡度应不小于0.5%且坡 向排水口,便于排水,附近应有排水管、排水沟或排水口。

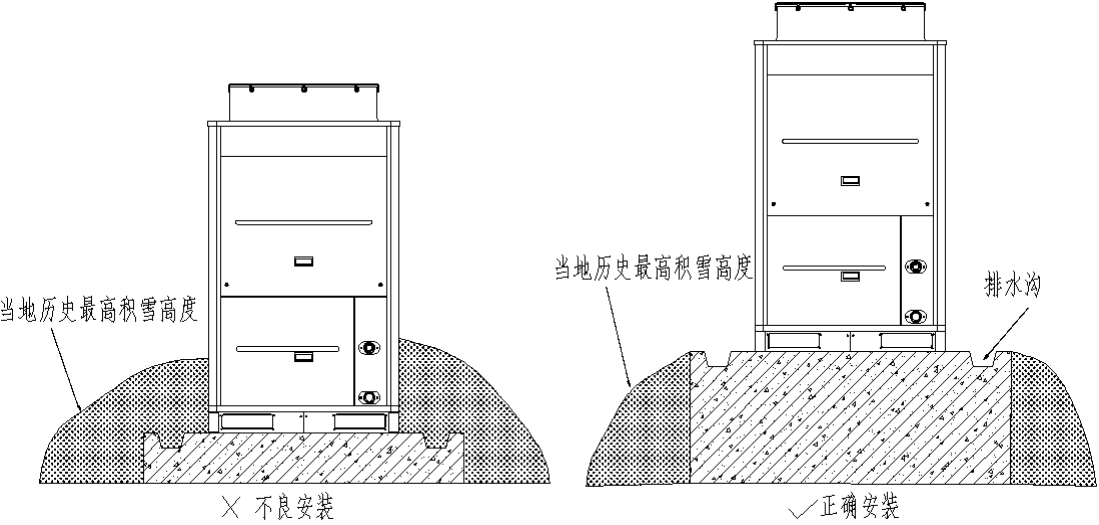

5、若本机组使用于积雪量高的地区,安装基础需根据积雪量提高机组的安装高度,机组的基础高度应高于当地的历史最高积雪高度且不低于1米;同时为了防止出风口积雪,可在出风口安装防雪

注意!设计防雪罩时:(1)为了保证机组所要求的足够气流,请正确设计防护罩, 并使防护罩的风阻不大于12帕。(2)防护罩必须足够结实以承受积雪的重 量以及由强风和台风引起的压力。(3)防护罩不能引起出风和回风短路。(4)当多台机组并排安装时,应注意防护罩出风不能影响到周围机组的回风。(5)防护罩出风方向应背对季风方向。

机组的安装要求

由于机组需要足够的新风用于风侧换热器换热。因此,机组四周以及机组与机组之间必须有足够的空间。此外,为了维修方便,机组周围不应有杂物堆积,机组四周以及机组与机组之间必须有足够的维修维护空间。

机组安装注意事项

1)不要将机组安装在室内,如确需室内安装,则要求排风口距楼层 天花板最小距离大于3.0米,并有足够的空气流量和通风设施。

2)机组使用制冷剂是非易燃和无毒的。但由于制冷剂密度比空气大,如果泄漏则会弥漫在地面上。因此,机组如装在封闭房间内则必须有良好通风,以防发生窒息。

3)如发生制冷剂泄漏应立即停止机组运行,并及时与维修人员联系,现场不得有明火,因制冷剂接触明火会分解出有害气体。

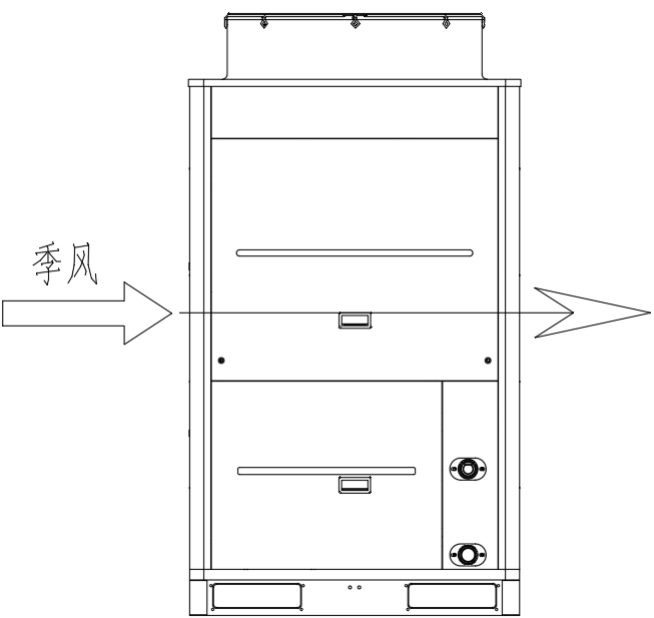

4)对于季风较强的地区,当风速大于风扇的进气速度时,就会出现图所示气流。

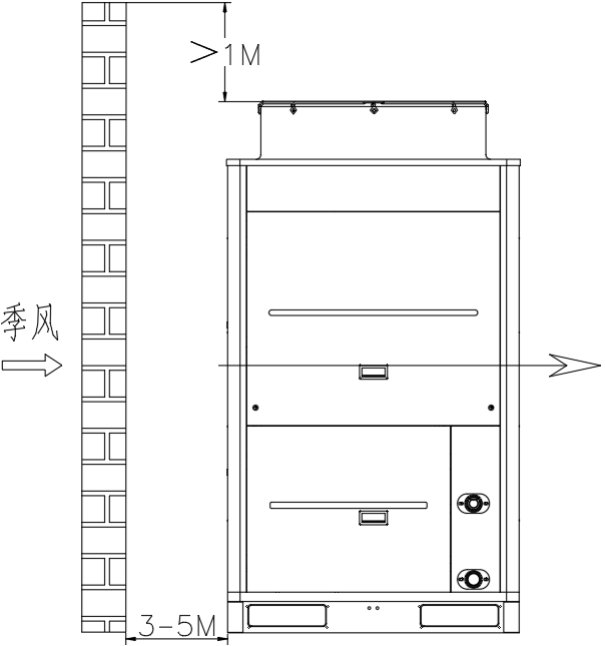

这样就会出现已被热交换过的空气又一次被其他热交换器进行热交换,使得效率降低,最终导致故障的现象。为了减少这种现象,热泵机组在设计时已进行了充分考虑。即便如此,为了减少不必要的故障,安装机组时请不要将热交器朝着季节风方向。如果现场的情况特殊,无论如何也得朝着季节风方向的话,请采取安装防风墙

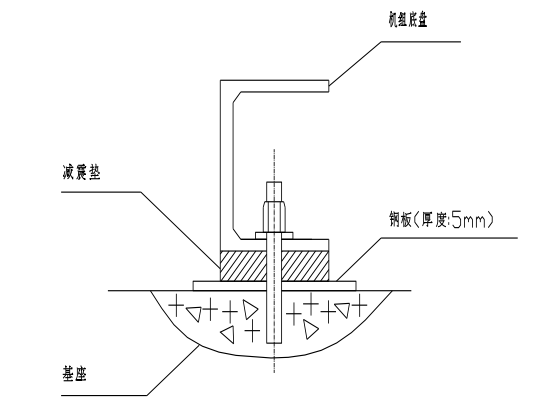

5)为避免机组的振动及噪音的传播,安装机组时,机组底座与基础之间必须用减振垫隔离。安装方式如图

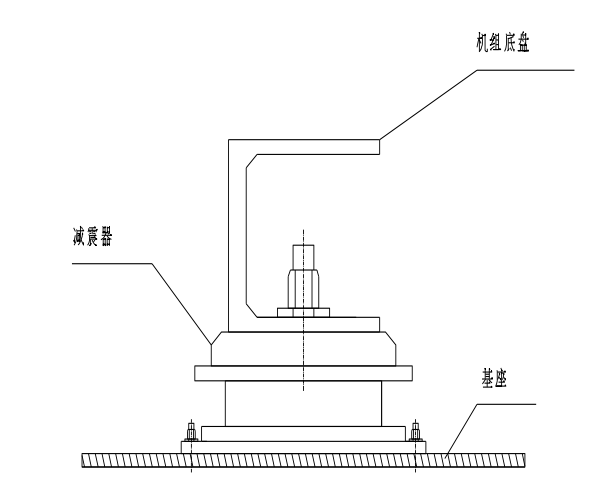

6)如果是安装于高楼楼顶等对振动要求高的场合,必须按照基座图安装弹簧减振器。安装方式如图

三、水管连接

确保系统水流量在大于允许的最小流量下工作以避免机组发生故障!水路接管需按照机组要求选取。

水路必须安装以下部件:

1、保温水箱。空气能系统的水容量不得小于10L/KW,如果水系统管路内水容量小于系统要求的最小水容量,必须增加保温蓄水箱,能有效解决水容量过小带来的负荷波动和压缩机频繁启停的问题,达到延长设备寿命和节能的目的。

2、截止阀安装在机组进出水口管道上。

3、Y型水过滤器在机组进水口安装30目水过滤器,防止铁锈、沙子等其他杂物进入机组内水换热器,导致水换热器流通截面变小,结垢、堵塞造成换热器换热效率低,甚至冻裂。

4、排气阀 在水系统管路最高处设排气阀,排出水系统内空气。

5、放水阀 在水系统管路最低处设放水阀,在冬季长时间不使用机组时,排出系统内存水,避免水路设备冻裂。

6、安全阀 防止因意外造成系统内压力过高损坏机组或系统,造成漏水事故产生其他损失。

7、循环水泵 在水路管路上根据需要安装循环水泵。整机提供控制信号,需采用接触器进行转接。

四、水路检漏

连接进出水管前,应对非本机组水系统管路进行清洗和试压。清洗完毕和试压合格后,将机组进、出水管与水系统管路牢固连接,注意水流方向。水路安装完成后需进行30分钟水路保压(0.8-1.0MPa,保压期间压力不得下降)以检漏。 注意!配管管路应单独试压,千万不可与机组一起试压!因试压损坏机组,制造商对此造成的损失不承担任何责任。

五、水质要求

1、充注在水系统的水必须进行检测和软化处理,水质必须符合下表要求。建议找有专业水处理公司指导。如不进行适当的水处理,会引起水泵磨损、管道堵塞、腐蚀泄漏、效率降低等一系列问题,影响机组及整个空调系统的正常工作。

项目	水质控制标准
酸碱度(PH值)	6.8～8.0
电导率	600μs/cm
悬浮物	<10mg/l
亚铁离子(Fe3+/Fe2+)	0.5mg/l
-)	100mg/l
硫酸根离子(SO42-)	100mg/l
硫离子(S2-)	测不到
铵离子NH4+	1.0mg/l
总硬度(CaCO3)	200mg/l

务必确保供水水质满足机组水质要求!从而避免机组腐蚀损坏,确保机组长期可靠运转。

制取热水应用安装注意:1、过滤器为30目,必须加装,并定时清洗过滤器;在机组外添加有排水装置,且必须设置在机组最低水位处;排水时需打开排水阀,同时打开放空阀,确保空气能进入机组及机组和管道内的水排尽。

2、为保护机组,用户必须采购并安装水流开关,水流开关需设定低于机组额定循环流量60%断开。

六、循环水系统安装注意事项

请保证使用的水质满足以下表格要求,否则将会有结垢导致换热不良,甚至还会堵塞水路系统,造成机组损坏风险。以及换热器内管路腐蚀导致水和冷媒串通风险。同时建议6~12月清洗一次水路系统。清洗时可采用草酸、醋酸、甲酸等有机酸清洗,但不能用含氯强酸来清洗。机组清洁必须由专业人员进行

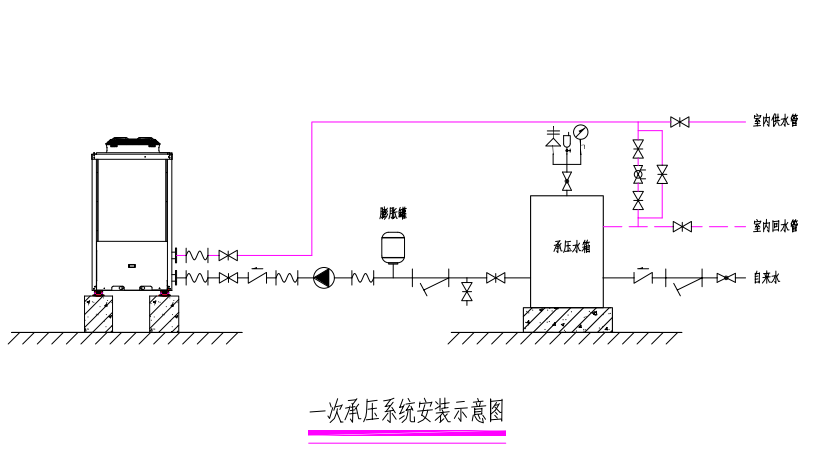

(一)系统安装要求:

1、冷热水同源,冷热水压力保持平衡。

2、当系统有2台及以上热泵机组时,需保证各机组的进出水管、冷水进水管和热水出水管为同程并联安装。

3、热泵机组的进出水总管最高点、热水出水总管以及局部管路最高点必须安装

自动排气阀。

4、在承压闭式系统中,日用水量≤30m³的系统可以不用设计膨胀罐。

5、加热水箱顶部需留出至少1.2米的距离便于更换阳极棒、热泵主机顶部出风口至少留出1.5 米的距离。

6、设备基础可以采用混凝土或10#槽钢制作,高度建议≥100mm且大于当地最大降雪深度或可能得最大降雨积水深度。

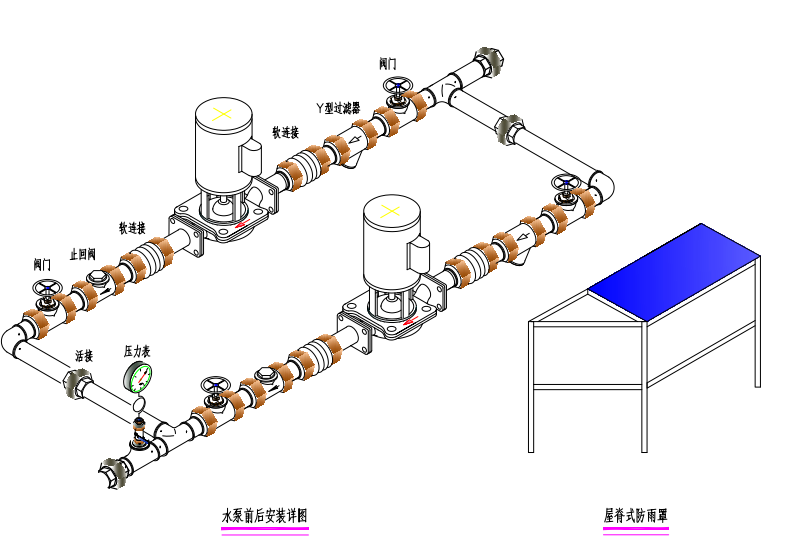

7、水泵安装连接要求:泵前依次设置阀门、过滤器、软连接、变径或同径接头;泵后依次为变径或同径接头、软连接、压力表、止回阀、阀门。水泵基础或底座需安装减震降噪设施。

(二)管道及连接、支架:

冷热水系统管材、阀门采用优质产品,随产品附带合格证。

1、PPR管连接采用热熔连接,镀锌钢管DN<50mm时采用螺纹连接,DN≥50mm时采用沟槽式连接。薄壁不锈钢管连接采用丝接。

2、管道穿钢筋混凝土墙和楼板、粱时,应根据设计图中所注管道标高、位置配合土建工种预留。

3、孔洞或预埋套管、管道穿地下室外墙、水池壁时,应预埋防柔性防水套管。其余选用钢性套管。套管尺寸比管径大二号。管道支架或管卡应固定在楼板上或承重结构上。

4、管道连接支、吊、托架应严格按《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002的规定施工。

5、水管安装应平竖直布置,管道布置合理,尽量减少弯曲,减少水系统的阻力损失;

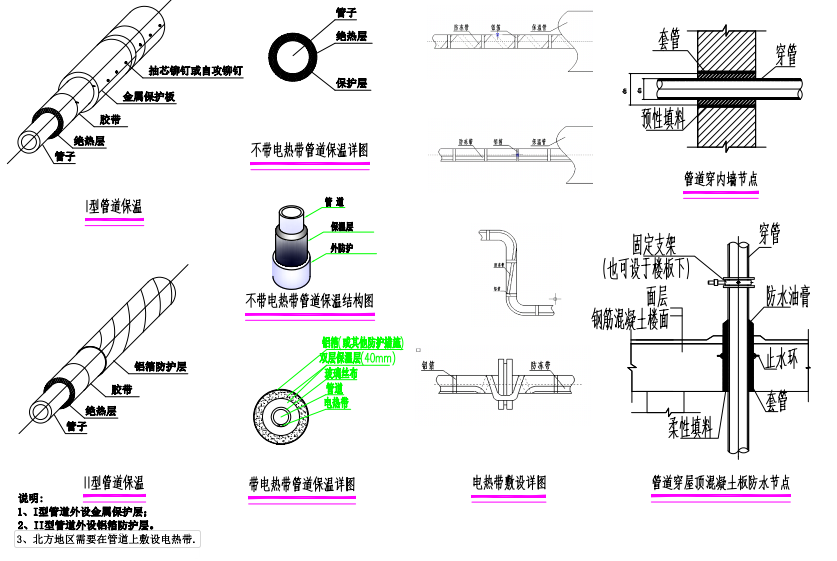

6、管路的保温使用橡塑保温棉保温并保证保温材料厚度≥20mm以上;保温棉外包裹铝皮或PVC,端部及收头处必须作封闭处理,PVC外包必须提前做好预算。

7、对于环境温度低于0℃的地区,冷水进管补水管也须做好保温。在阀门、水表、水泵等给水设备处应设固定支架,其重量不应作用于管道上;

8、冷热水管共用支架时,应根据热水管支架间距确定。

9、电磁阀应水平安装,在进水口前安装过滤器,电磁阀两端应安装旁路管道及手动阀,当其发生故障时用手动阀工作。

10、水泵前后应设置手动阀,并安装过滤器;

11、水泵在室外安装时应设有保护罩,在室内安装注意防潮。

12、水泵应固定在支架上或基础上,水泵支架下面需要做减震,以防止噪音,两头使用活接连接,水泵做保温处理(电伴热带缠绕或保温棉)。

13、增压泵应设置于一备一用。

14、水箱活接全部使用铜阀门。

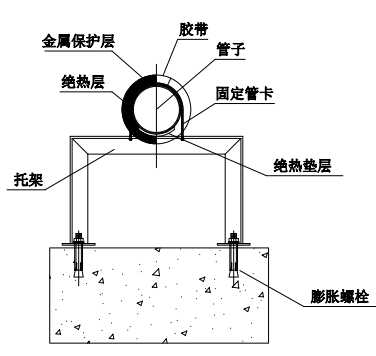

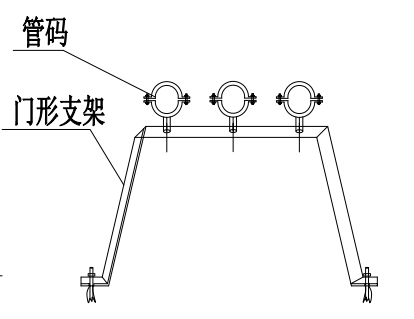

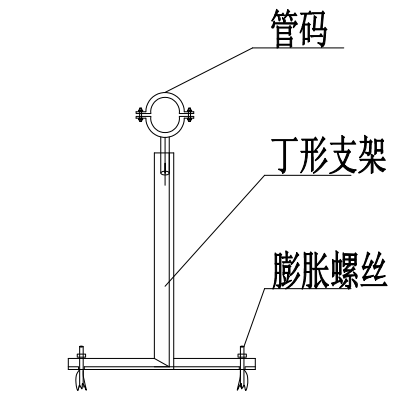

当管道离地面较近时,固定方式:

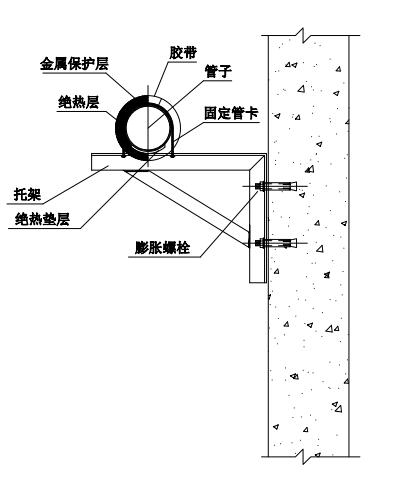

当管道依墙体安装时,固定方式:

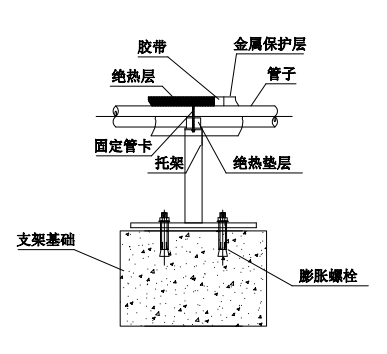

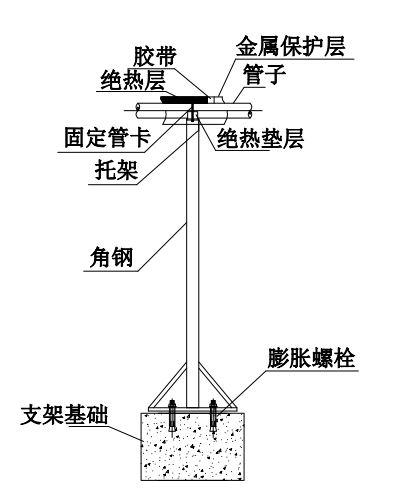

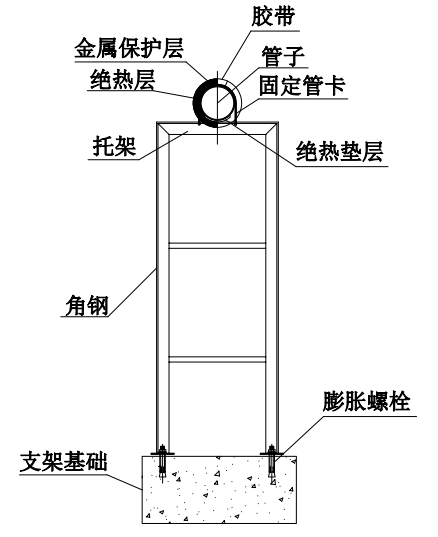

当管道距离地方较高时,管道固定方式:

第四章 电气连接

注意:请按照国家布线规则及下表所示线径或同等规格以上的铜导线进行布线。

1.

2. 线控器应安装在无振动、无潮湿、无高温、无磁场干扰的墙壁上或电箱内。



3. 每个模块单元必须安装漏电保护开关,所配的漏电保护开关应与机组的用电负荷匹配,机组必须良好接地。



4. 所配导线规格必须按下表进行配置,若配线较长则需要适当加大导线截面积。



5. 对用户选配电辅热的机组,要注意电辅热的功率负荷,选择适当的电源线及附属设备。



6. 机组采用一组电源软线连接到固定布线,必须按布线规则配有一个触点开距在过电压等级III条件下全极断开的装置。



7. 熔断器规格: 主控板:T5AL  250V~,额定值:5A。

配线                                            机型	CHKF-400XD
电源	380V~,50Hz
电源线(mm²)	YZW 3×4 mm²+2×2.5 mm²
循环泵、辅助电加热控制线(mm²)	RVV  2×1 mm²
线控器连接线(mm²)	RVVP  4×0.5mm²
高低水位开关、水流开关连接线(mm²)	RVV  2×0.5 mm²

注:1、其它产品规格参数请参照铭牌。

2、低环境温度空气源热泵机组应在常压下使用。

3、如果电源软线损坏,为了避免危险,必须由制造商、其维修部或类似部门的专业人员更换。

4、电源软线规格不低于60245 IEC 57(YZW)规格的5芯护套软线。

1.

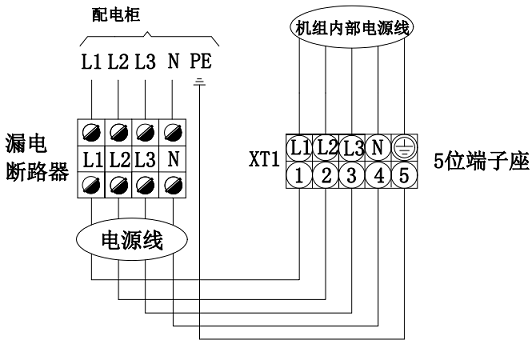

2. 电源线连接:

1.

2. 辅助电加热的连接:
